Detalhes do produto:
|
Aplicação: | Árvore do X-mas da fonte | Uso: | Controle do distribuidor de bloqueador |
---|---|---|---|
Materiais: | Aço Inoxidável | padrão: | API 6A |
Nome do produto: | Console do distribuidor de bloqueador | Pressão de funcionamento: | 5000 libras por polegada quadrada |
Tipo operado: | Operação hidráulica | Controle o piloto: | válvula de 2 bloqueadores |
Curso da bomba: | Incluído | ||
Realçar: | válvula da árvore de Natal,Válvula de verificação da fonte |
Console de controle hidráulico da válvula do bloqueador do orifício do API 6A
O console de controle do distribuidor de bloqueador como um conjunto de controle no distribuidor de bloqueador hidráulico pode controlo a distância o aberto/próximo da válvula hidráulica do bloqueador para uma grande distância e o painel de controle pode indicar a pressão do standpipe, pressão de encaixotamento e a abertura/circunstância de fechamento na válvula hidráulica do bloqueador assim como o número do pulso e a frequência da bomba de lama se o contador do curso da bomba equipado, que pode manter a pressão abaixo para jorrar e é um dispositivo necessário para controlar o pontapé e a ruptura.
Parâmetro técnico
Pressão da fonte do gás: 0.6Mpa
Temperatura ambiental: 20OC ~60oC
Pressão de funcionamento: 3Mpa
Tamanho do conector rápido na linha de gás: M16x1.5
Tamanho do conector rápido na linha do óleo: M22x1.5
Óleo hidráulico: Anti-criogênico

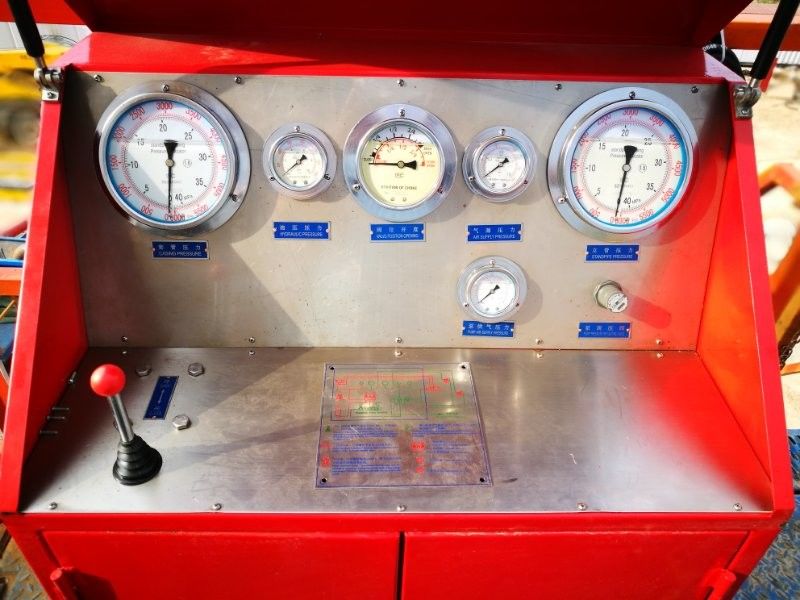

Painel de console
1: Calibre de pressão da embalagem para indicar a pressão real da embalagem
2: Calibre da pressão do óleo para indicar a pressão de óleo do sistema e da saída
3: calibre da abertura da Válvula-posição para indicar a abertura/posição de fechamento da válvula do bloqueador
4: Calibre de pressão do suprimento de ar para indicar a pressão da fonte de ar
5: Calibre de pressão do Standpipe para indicar a pressão real do standpipe
6: Calibre de pressão do suprimento de ar da bomba
7: válvula da reversão da cinco-maneira da Três-posição a abrir/válvula hidráulica próxima do bloqueador pelo punho
8: Carta de sistema hidráulico
Relação do encanamento
1: Relação de abastecimento de gás para o transmissor da válvula-posição;
2: Relação de abastecimento de gás para o transmissor de posição de encaixotamento;
3: Relação de abastecimento de gás para o transmissor de pressão do standpipe;
4: Relação do gás-para trás para o transmissor da válvula-posição;
5: Relação do gás-para trás para o transmissor de pressão de encaixotamento;
6: Relação do gás-para trás para o transmissor de pressão do standpipe;
7: Suprimento de ar
8: Relação da abertura para a válvula hidráulica do bloqueador;
9: Relação de fechamento para a válvula hidráulica do bloqueador.
Sobre a fonte de JC
A maquinaria do petróleo de Jingcheng que fabrica Co., Ltd foi estabelecida em 2008, nós somos especializados no projeto e na fabricação do equipamento da fonte do campo petrolífero. Nós - YCJC são um fornecedor registrado para CNPC, GWDC, CCDC em China.
Com profissão projeta-nos igualmente oferecem o serviço do R&D aos clientes que têm exigências especiais na operação da perfuração do campo petrolífero e na operação da produção. O equipamento que da fonte nós fabricamos e a fonte inclui a cabeça da embalagem, cabeça da tubulação, carretel da embalagem, carretel da tubulação, válvula de porta, válvula do bloqueador, válvula de verificação, X-mas árvore, tomada de VR, gancho da tubulação, gancho de embalagem, ferramenta running, bucha do desgaste, carretel do espaçador, adaptador da flange, flange da união, união do martelo, cotovelo, junção de giro, cruz do bloco, T do bloco, flange do companheiro, flange do instrumento, flange do weldneck, porta de FC, assento de FC, haste de FC, braçadeira do API, cubo da braçadeira do API
YCJC insistirá constantemente na inovação dos produtos, das tecnologias e do sistema e esforçar-se-á fornecendo os produtos e serviço excelentes para nossos clientes. Nós somos sinceramente bem-vindos você a trabalhar junto.
